Packers Gonfiabili a Bassa Pressione Modello 800

Prodotto Solinst

Utilizzo:

CAMPIONAMENTO

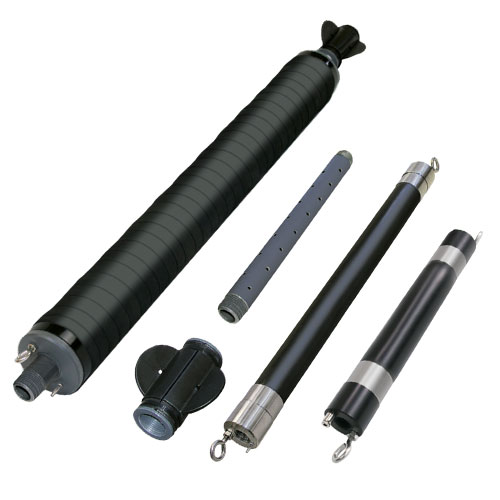

Packers a Bassa Pressione - Modello 800

I Packers Gonfiabili (detti anche Otturatori Gonfiabili) Modello 800 vengono utilizzati per isolare tra di loro le zone da campionare, il modello 800 può essere gonfiato con una pompa a mano ed è disponibile in due diametri: 1,8" e 3,9" (46 mm e 99 mm). le pressioni di gonfiaggio sono di 20-40 psi oltre la pressione idrostatica per la versione da 1,8"(46 mm) e 20-30 psi oltre la pressione idrostatica per la versione da 3,9" (99 mm).
La membrana gonfiabile è realizzata in gomma rinforzata al carbonio (BCR - black carbon reinforced rubber) su un corpo in PVC 80 Sch., il tubo di gonfiaggio è in Polietilene a bassa densità (LDPE) o in PVC rigido.
I Packers Gonfiabili Modello 800 sono dotati di un golfaro superiore e uno inferiore per venire ancorati con un cavo di sicurezza (può essere usato il comodo Tag-Line modello 103 di Solinst).

Specifiche Packers mod. 800
Diametro Esterno (OD) 1.8" (46 mm) 3.9"(99 mm)
Accesso Interno (ID) 1/2" (12.7 mm) 1" (25.4 mm)
Lunghezza Vescica 23" (584 mm) 30" (762 mm)
Lunghezza Totale 29" (737 mm) 36" (914.4 mm)
- con centralizzatori La stessa 44" (1,117.6 mm)
Diametro Piezometro 1.9 - 2.4" (48 - 61 mm) 4.0 - 4.4" (102 - 112 mm)
- con centralizzatori 2.5 - 3.5" (63 - 89 mm) 4.5 - 5.0" (114 - 127 mm)
Filettatura Tubo 1/2" NPT Femmina 1" NPT Maschio
 - con centralizzatori La stessa 1" NPT Femmina

800M Mini Pneumatic Packers

È disponibile una versione ridotta del modello da 1.8" progettata per lavorare specificatamente nei piezometri da 2" il modello 800M - Mini Pneumatic Packers, caratterizzata da un peso ridotto, che la rende ideale per essere utilizzata assieme a pompe di campionamento (es. la Solinst Bladder Pump mod. 407 e la pompa a doppia valvola Solinst 408 DVP o la pompa a 12V Solinst mod. 415).

I packer mini 800M hanno una lunghezza di 305 mm e un diametro di 46 mm (1,8"), sono disponibili in configurazione singola o accoppiata (straddle packer). Sono progettati per facilitare i test sugli acquiferi e le operazioni di campionamento, possono funzionare facilmente con nuova pompa Solinst Modello 415 a 12V per isolare le zone di campionamento e ridurre notevolmente i volumi di spurgo nei pozzi da 2". Sono utili anche quando è necessario isolare sezioni multiple, grazie alla facilità di gonfiaggio e sgonfiaggio possono essere utilizzati per effettuare profilazione a più livelli all'interno dello stesso piezometro.

Specifiche Packers mod. 800M
Diametro Esterno (OD) 1.8" (46 mm)
Accesso Interno (ID) 1/2" (12.7 mm)
Lunghezza Membrana gonfiabile 7" (178 mm)
Lunghezza Totale 12" (305 mm)
Peso 0,5 kg
Diametro Piezometro 1.9 - 2.1" (48 - 53 mm)
Filettatura Tubo 1/2" NPT Femmina


Funzionamento:
I Packers Modello 800 possono essere utilizzati in configurazione singola o doppia.

Installazione singola:

L'installazione del packer in configurazione singola viene utilizzata quando c'è la necessità di isolare la zona da campionare dalla zona sottostante.
Quando il campionatore arriva alla quota stabilita, viene gonfiato il packer mediante la pompa a mano fino a portarlo alla pressione idonea (vedi sopra) dopo di che si mette in funzione la pompa per il campionamento.

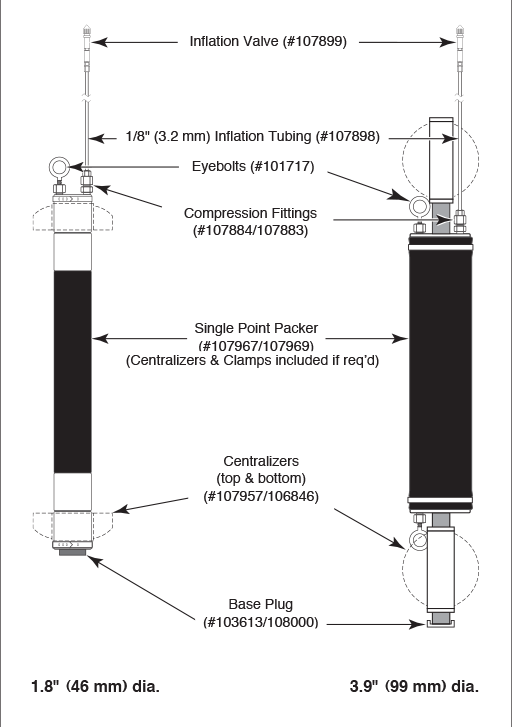

installazione singola packer 800

Installazione doppia:

L'installazione del packer in configurazione doppia, viene utilizzata quando vi è la necessità di isolare la zona da campionare sia nella porzione inferiore che nella porzione superiore del pozzo, in questo caso vengono utilizzati due Packers uno sopra e uno sotto, separati da un apposito distanziatore forato che permette l'ingresso dell'acqua da campionare. Anche qui come nel caso dell'installazione singola, una volta raggiunta la quota di campionamento, i packers vengono gonfiati alla pressione idonea (vedi sopra) e si crea così una zona isolata tra i due dove viene effettuare il campionamento.

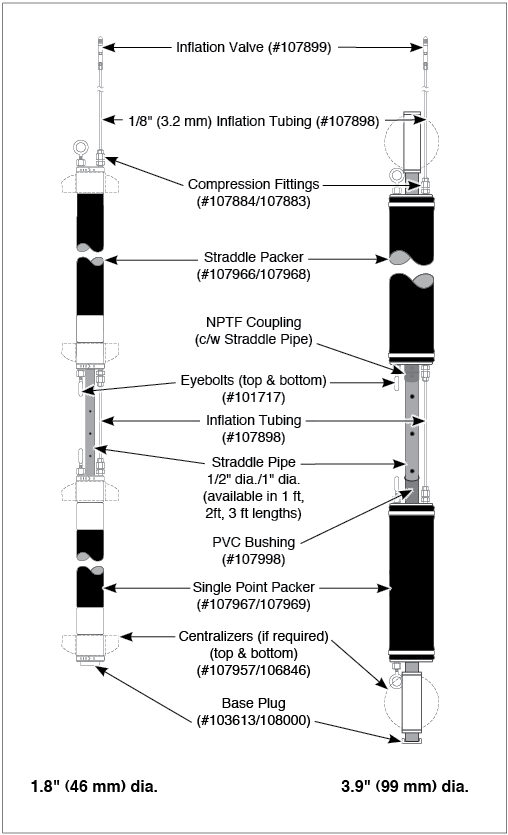

installazione doppia packer 800
Applicazioni:


I Packers gonfiabili vengono utilizzati per isolare zone discrete per il monitoraggio a breve termine.

- campionamento delle acque
- test di conducibilità idraulica
- monitoraggio dati con levelogger
- minimizzare i volumi di spurgo
- ridurre i tempi di operazione in pozzo
- iniezione di traccianti
- insufflaggio di aria (a bassa pressione)

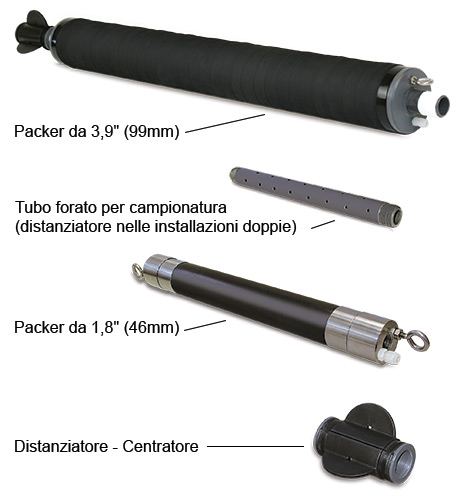

800 Packer elementi

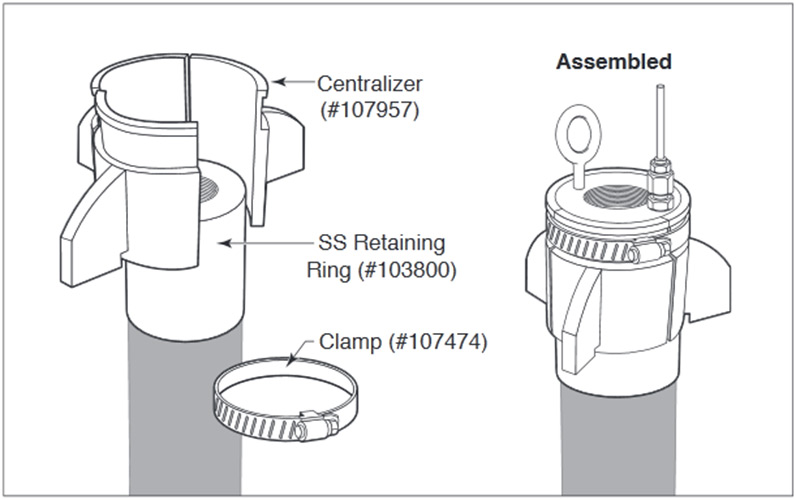

Distanziatore - Centratore per Packer da 1,8" (46 mm)Distanziatore - centratore per packers 800 da  1,8

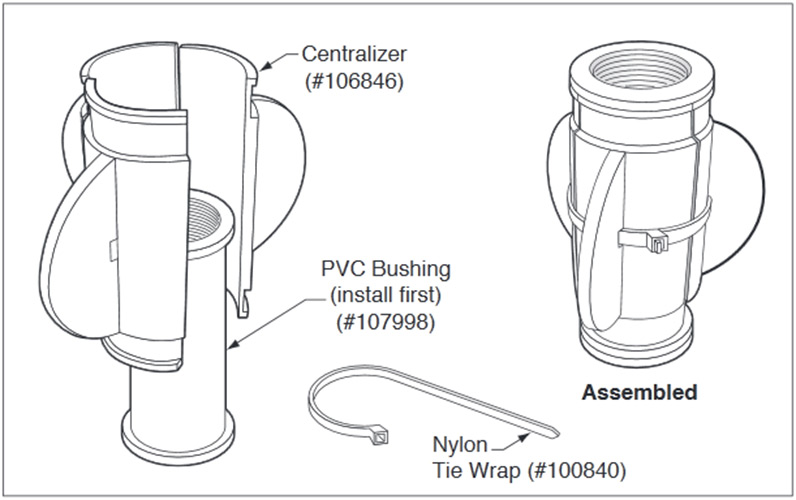

Distanziatore - Centratore per Packer da 3,9" (99 mm)Distanziatore - centratore per packers 800 da  3,9
Download Scheda tecnica:
Packers (Otturatori Gonfiabili) a Bassa Pressione - Modello 800
Per i dettagli e le specifiche tecniche, si rimanda alla pagina ufficiale del produttore:
Pagina ufficiale Packers (Otturatori Gonfiabili) a Bassa Pressione - Modello 800
